LM2596 DC-DC Abwärtswandler Spannungsregler 4V ~ 40 Bis 1,3V-37V Led-Anzeige Voltmeter Buck-Adapter Einstellbare Stromversorgung

LM2596 DC-DC Abwärtswandler Spannungsregler 4V~40V auf 1,3V-37V LED-Anzeige Voltmeter Buck-Adapter Einstellbar Stromversorgung

Anwendung:
Dieses Modul kann in Bereichen eingesetzt werden, in denen die Eingangsspannung höher ist als die Abwärtsspannung, wie z.B. bei Batterien, Leistungstransformatoren, selbstgebauten einstellbaren Netzteilen, 24V-Auto-T-Anwendungen in der Stromversorgungsindustrie, 12V-Schaltern 3,3V, 12V-Schaltern 5V, 24V-Schaltern 5V, 24V-Schaltern 12V, 36V-24V-Umschaltung und so weiter.
Parameter:

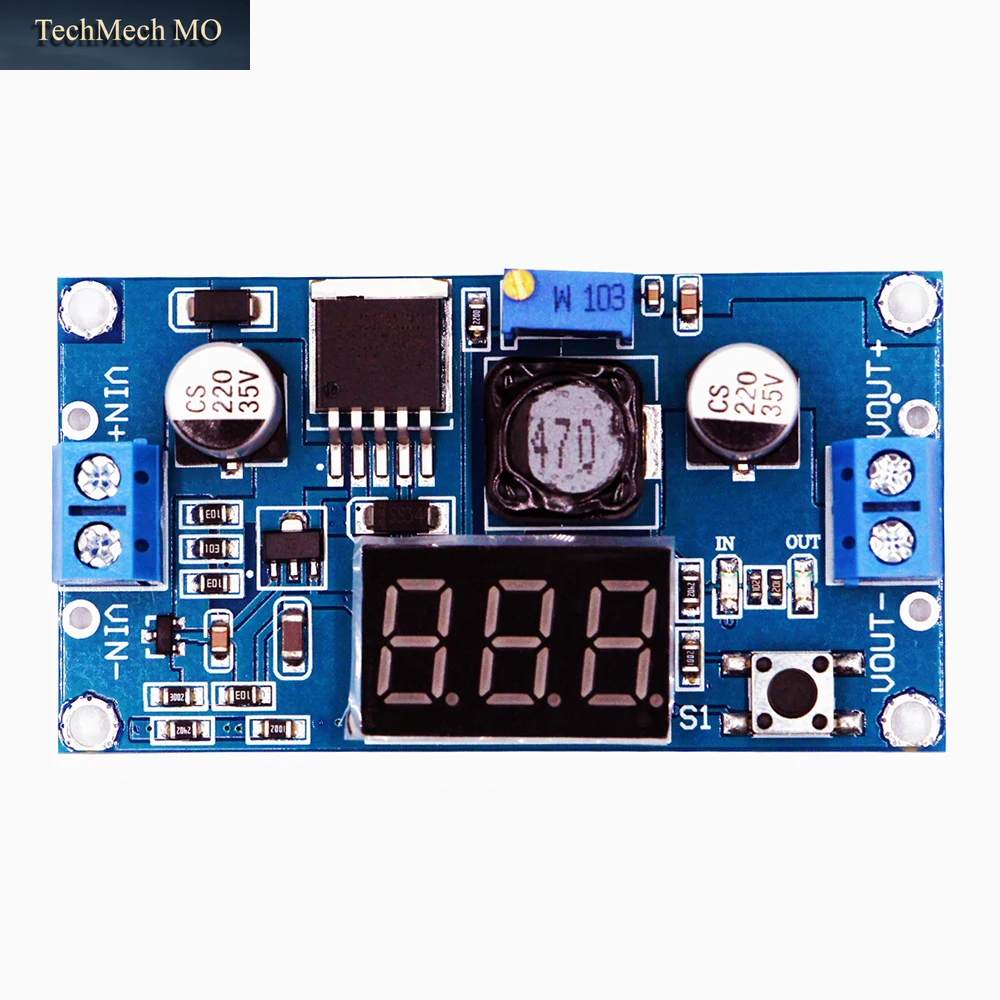

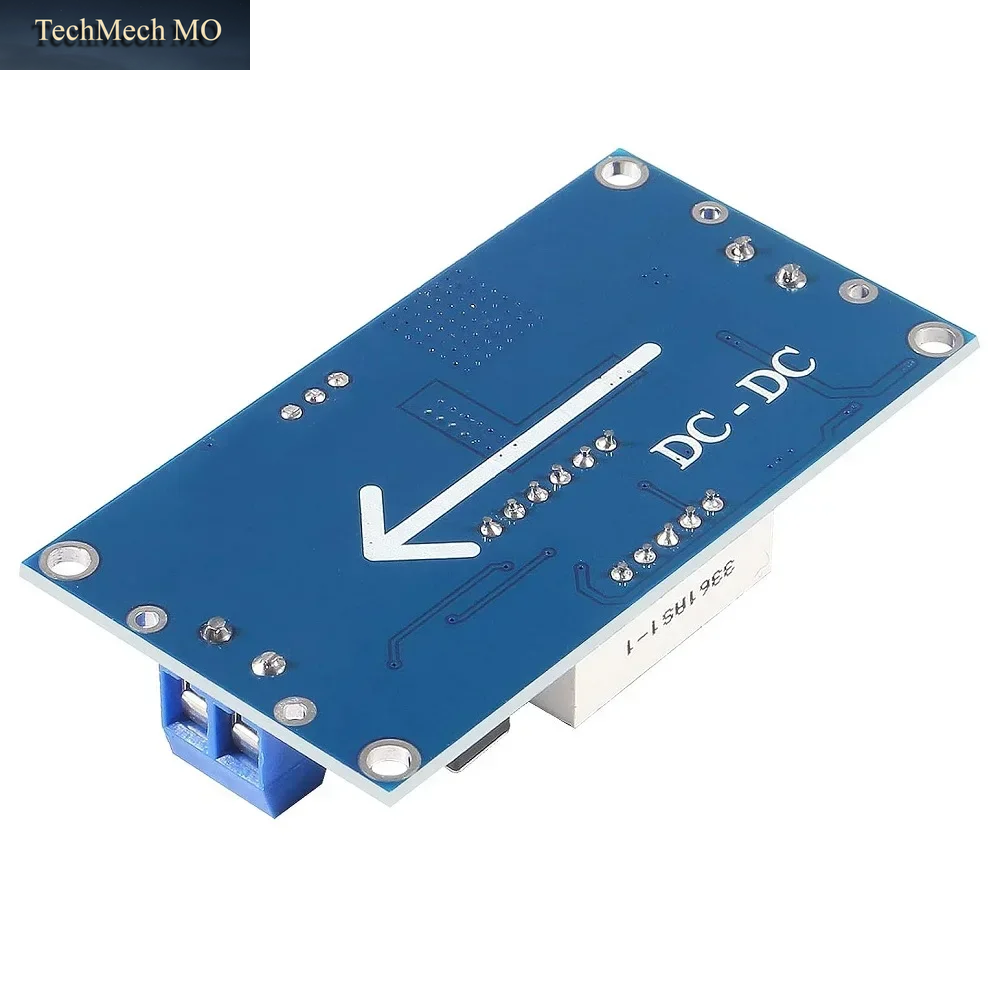

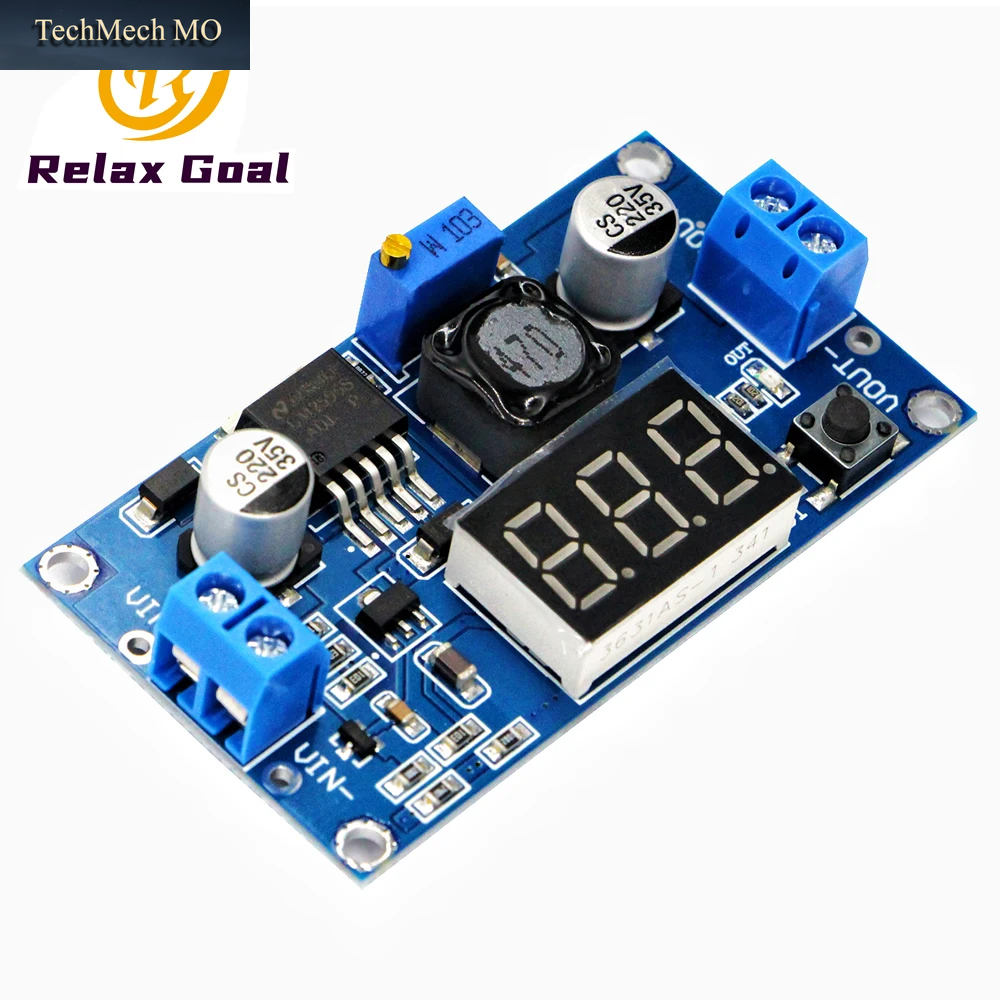

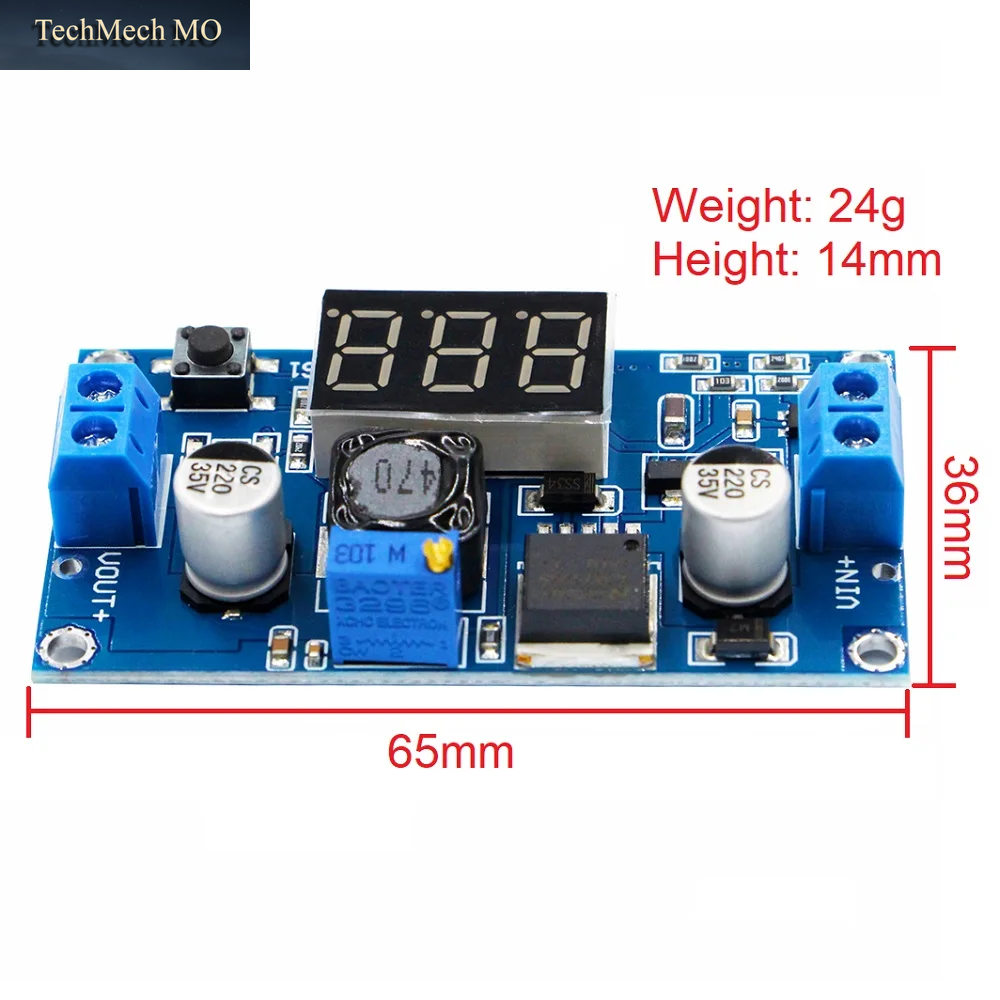

Name: LM2596 DC-DC-Abwärts-Leistungsmodul (abwärts einstellbar mit Digitalanzeige)
Farben: Blau
Materialien: FR4 + Elektronische Bauteile
Mit einem Spannungsmesser und Voltmeter-Anzeigen zur Selbstkalibrierung. Verwendet einen fortschrittlicheren Mikroprozessor-Spannungsmesser mit einem Fehler von ± 0,05 V, Bereich 0 ~ 40 V. (Um die Genauigkeit des Voltmeters zu gewährleisten, stellen Sie sicher, dass die Eingangsspannung 4,5 V und höher beträgt.)
· Mit einem Knopfdruck können Sie die Eingangs- oder Ausgangsspannungsmessungen umschalten und eine Lichtshow anzeigen, die die gemessenen Spannungen anzeigt, und die Einstellungen speichern, auch wenn das Gerät aus- und wieder eingeschaltet wird.
· Eingangsspannung 4,5~40V. (Die Eingangsspannung muss mindestens 1,5V höher als die Ausgangsspannung sein.)
Einstellbarer Ausgangsspannungsbereich von 1,25 V ~ 37 V stufenlos einstellbar. (Die Eingangsspannung muss 1,5 V höher als die Ausgangsspannung sein.)
· Ausgangsstrom 3 A, Empfehlungen für die Verwendung innerhalb von 2,0 A, hoher Strom erforderlich, um die Wärmeableitung zu verbessern.
· Ausgangsleistung 20 W, 15 W, bitte verbessern Sie die Wärmeableitung.
· Hoher Umwandlungswirkungsgrad, durchschnittlich 88 % (Wirkungsgrad und Eingangs- und Ausgangsspannung, Strom, Druck)
· Mit Verpolungsschutz brennt die Verpolung nicht

Verwendung:

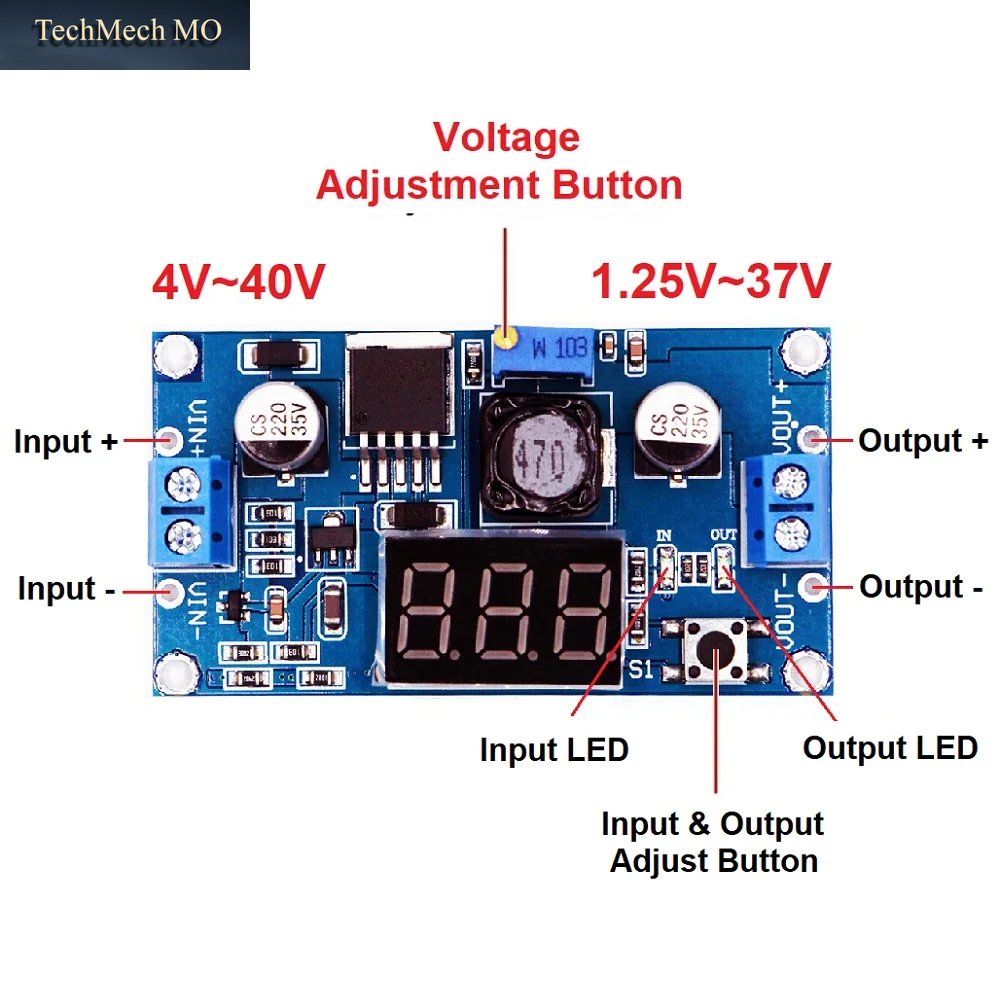

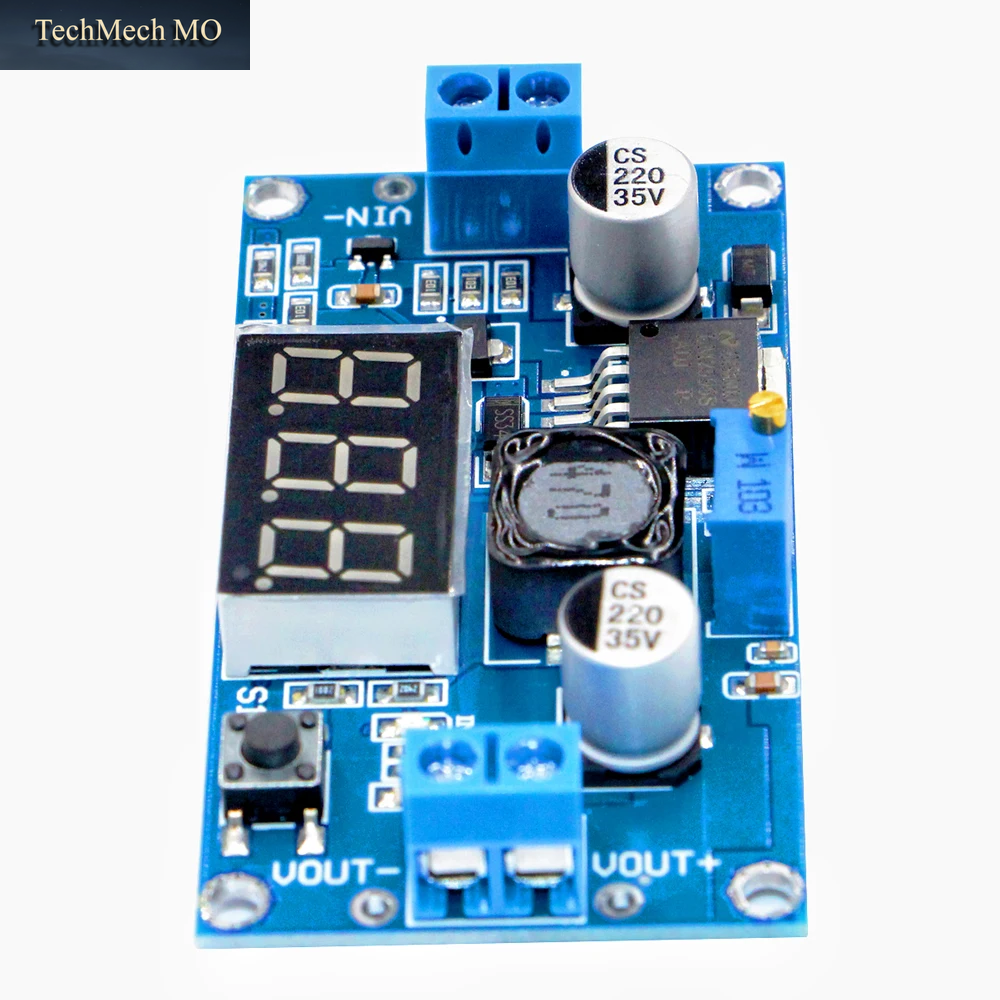

Die Onboard-Spannungstabelle zeigt die Ausgangsspannung an. Drücken Sie die rechte Taste 2 Sekunden lang und lassen Sie sie dann los. Voltmeter und die Ausgangsspannungsanzeige „OUT“ blinken synchron, um in den Ausgangsspannungs-Einstellmodus zu gelangen. Ebenso zeigt das Voltmeter die Eingangsspannung an. Drücken Sie die rechte Taste 2 Sekunden lang und lassen Sie sie dann los. Voltmeter und die Eingangsspannungsanzeige „IN“ blinken synchron, um in den Einstellmodus für die Eingangsspannung zu gelangen.
Berühren Sie die rechte Seite der Taste, die Spannung erhöht sich um eine Einheit; berühren Sie die linke Taste, die Spannung verringert sich um eine Einheit. Da die Spannung kleiner als der Wert einer Einheit von 0,1 V ist, müssen Sie die Taste 1-5 Mal hintereinander drücken, um eine Änderung des Voltmeters von 0,1 V zu sehen. Je nach aktuell angezeigtem Spannungswert müssen Sie die Taste mehrmals hintereinander drücken, um eine Änderung von 0,1 V zu sehen. Je höher die aktuell angezeigte Spannung, desto weniger Tastendrücke sind erforderlich.
· Wenn die Spannung angepasst ist, drücken Sie nach dem Loslassen 2 Sekunden lang die rechte Taste. Anschließend können Sie den Spannungskalibrierungsmodus verlassen und alle Parameter auf automatische Abschaltung zum Speichern einstellen.
· Hinweis: Auf diese Weise müssen Sie die Kalibrierung nur einmal anpassen, um präzise Spannungswerte über den gesamten Spannungsbereich zu erhalten. Diese Funktion wurde entwickelt, um Ihren Anforderungen gerecht zu werden und eine höhere Genauigkeit und Benutzerfreundlichkeit zu gewährleisten.

Hinweis:

1. Wenn die Ausgangsspannung des Moduls nicht eingestellt werden kann, entspricht die Ausgangsspannung immer der Eingangsspannung. Bitte drehen Sie das Potentiometer gegen den Uhrzeigersinn um 20 Umdrehungen oder mehr. (Halten Sie das Potentiometer an die Brust, gegen den Uhrzeigersinn drehen, um zu erhöhen)
2. Die Eingangsspannung muss höher als die Ausgangsspannung von 1,5 V oder mehr sein
3. Hoher Strom oder hohe Leistung zur Verbesserung der Wärmeableitung erforderlich)
