Pneumatischer Schnellverschluss-Anschluss, 6 Mm, 8 Mm, 10 Mm, 12 Mm Außendurchmesser, Schlauchrohr Auf 1/8 1/4 3/8 1/2 Gewinde, Luftkompressor-Verbindungskupplung

  • SKU: N/A
Pneumatischer Schnellverschluss-Anschluss, 6 Mm, 8 Mm, 10 Mm, 12 Mm Außendurchmesser, Schlauchrohr Auf 1/8 1/4 3/8 1/2 Gewinde, Luftkompressor-Verbindungskupplung
Roll over image to zoom in
Click to open expanded view

Price range: 35,99 € through 42,99 €

Sold By: MostiOne Team
Clear
SKU: N/A Category:

Hinweis:

*BSPT-Gewinde: British Standard Pipe Taper-Gewinde
Außendurchmesser
I.D.= Innendurchmesser
Gewindekennzeichnung – Nenngröße:
1/8 Gewinde —> 1/8
1/4 Gewinde —> 1/4
3/8 Gewinde —> 3/8
1/2 Gewinde —> 1/2

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

Personencomputer

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

PC 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Außengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Innengewinde

PCF-Verfahren

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Ausweis
mm

Ausweis
Zoll

1/8 Gewinde

1/8

≈9

≈0.35

1/4 Gewinde

1/4

≈12

≈0.47

3/8 Gewinde

3/8

≈15

≈0.59

1/2 Gewinde

1/2

≈19

≈0.75

PCF 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Innengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

PL

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

PL 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Zoll Außengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Innengewinde

PLF-Verfahren

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Ausweis
mm

Ausweis
Zoll

1/8 Gewinde

1/8

≈9

≈0.35

1/4 Gewinde

1/4

≈12

≈0.47

3/8 Gewinde

3/8

≈15

≈0.59

1/2 Gewinde

1/2

≈19

≈0.75

PLF 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Innengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

SL-
Anpassen
Funktion

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

SL 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Zoll Außengewinde

Hinweis:

Im geschlossenen Zustand des Drehzahlregelventils ist ein gewisses Maß an Innenleckage zulässig.

Es ist nicht für den Einsatz als Absperrventil mit null Luftleckage ausgelegt.

—————————————————-

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

Punktbelastung

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

PB 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Außengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

PD-

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

PD 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Zoll Außengewinde

Modell

Schlauch
Außendurchmesser

BSPT-Außengewinde

PX-Modul

4 mm
6 mm
8 mm
10 mm
12 mm

Markieren
Code

Nennwert
Größe

Außendurchmesser
mm

Außendurchmesser
Zoll

1/8 Gewinde

1/8

≈9.5

≈0.37

1/4 Gewinde

1/4

≈12.5

≈0.49

3/8 Gewinde

3/8

≈16.5

≈0.65

1/2 Gewinde

1/2

≈20.5

≈0.8

PX 8mm-1/4 ist ein Schlauch mit 8mm Außendurchmesser auf 1/4 Außengewinde

Produktname:

Pneumatischer Steckverbinder

Flüssigkeitstyp:

Luft

Betriebsdruck:

0–10,2 kgf/cm2 (0–1,0 MPa)

Unterdruck:

-750 mmhg (10 Torr)

Betriebstemperaturbereich:

0~60°C

Passend für Rohrmaterial:

PU / Nylon, Polyurethan

Schnellmontagematerial:

Messing & Kunststoff

Typ:

Schlauch auf Gewinde

Paketinhalt:

1 PC Schnellmontage

Additional information

Farbe

12Mm Schlauch-3I8 Thread, 4Mm Schlauch-1I8 Thread, 6Mm Schlauch-M5 Thread, 6Mm Schlauch-1I2 Thread, 8Mm Schlauch-3I8 Thread, 8Mm Schlauch-1I8 Thread, 6Mm Schlauch-1I8 Thread, 6Mm Schlauch-3I8 Thread, 10Mm Schlauch-3I8 Thread, 12Mm Schlauch-1I4 Thread, 10Mm Schlauch-1I2 Thread, 12Mm Schlauch-1I2 Thread, 8Mm Schlauch-1I4 Thread, 12Mm Schlauch-1I8 Thread, 8Mm Schlauch-1I2 Thread, 4Mm Schlauch-M5 Thread, 10Mm Schlauch-1I8 Thread, 4Mm Schlauch-1I4 Thread, 6Mm Schlauch-1I4 Thread, 10Mm Schlauch-1I4 Thread
Spezifikation

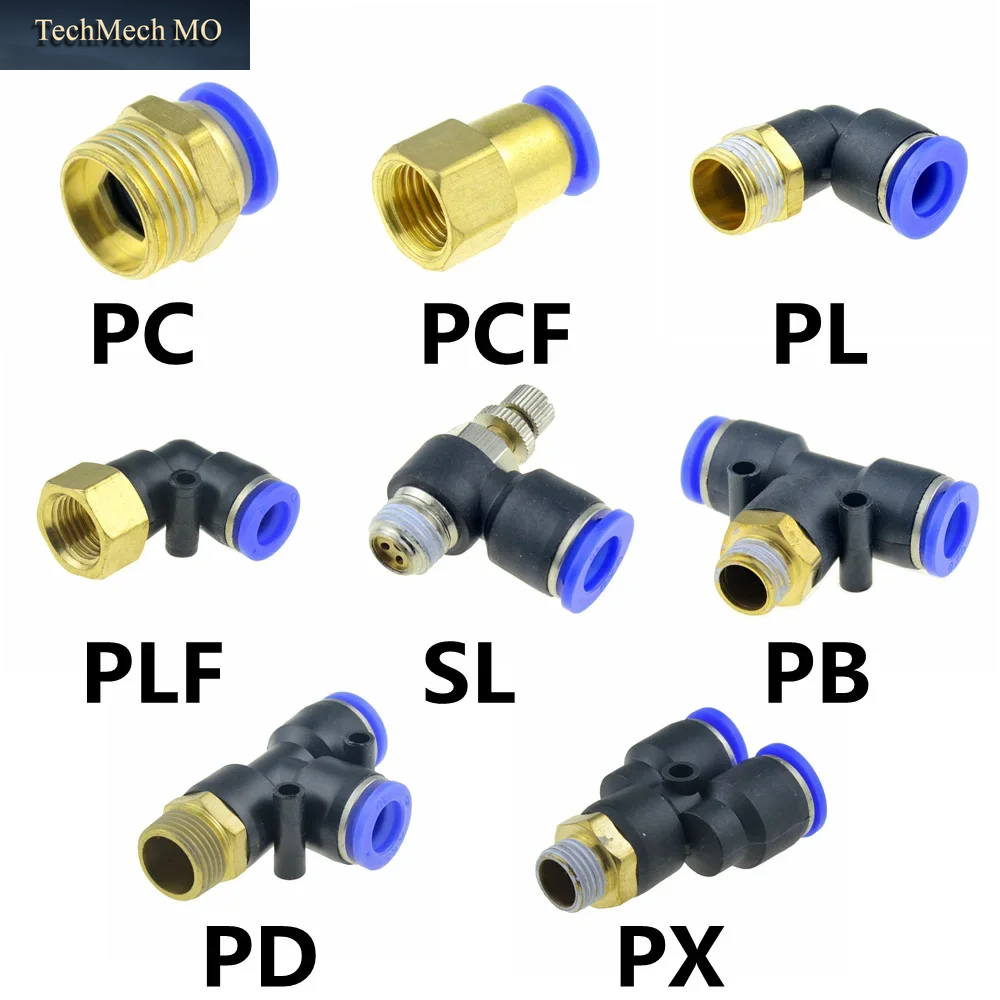

Sl, Pd, Pcf, Plf, Px, Pc, Pl, Pb
